Ein Kunde aus der Aluminiumprofilverarbeitungsindustrie der VAE benötigte eine maßgeschneiderte Hebelösung für den Materialtransport von Aluminium unter einem Einschienenbahnsystem. Das Projekt konzentrierte sich auf die Maximierung der Hubhöhe bei begrenzter Deckenhöhe und die Gewährleistung eines stabilen Betriebs über eine lange Fahrstrecke.
Aufgrund der Werkstattbedingungen und des vorhandenen Schienensystems des Kunden lieferten wir zwei Sätze von 3-Tonnen-Elektrokettenzügen mit geringer Bauhöhe. Ohne Austausch der ursprünglichen Schienen erreichte die Lösung eine größere effektive Hubhöhe bei gleichzeitig sicherem und stabilem Betrieb über die gesamte Fahrstrecke von 80 Metern.
Die beiden Elektrokettenzüge mit geringer Bauhöhe wurden erfolgreich fertiggestellt, geprüft, versandt und in Betrieb genommen. Dank ihrer kompakten Bauweise, des ruhigen Laufs und der hervorragenden räumlichen Anpassungsfähigkeit lösen die Kettenzüge die Herausforderungen des Kunden hinsichtlich begrenzter Bauhöhe und der Stabilität beim Materialtransport über lange Strecken und bieten somit eine sicherere und effizientere Hebelösung für den Transport von Aluminiumprofilen.
Kernanforderungen des Kunden
- Platzbedarfsanforderung: Da der Installationsraum vor Ort begrenzt war, benötigte der Kunde eine maximale effektive Hubhöhe unter dem bestehenden Einschienenbahnsystem, um den Hubbedarf der Aluminiumprofile zu decken.
- Anforderungen an den Betrieb bei langen Fahrstrecken: Die Fahrstrecke betrug 80 Meter, weshalb die elektrischen Kettenzüge über die gesamte Fahrstrecke reibungslos und mit sicherer und stabiler Stromversorgung arbeiten mussten, wobei Betriebsstörungen und Kabelverschleiß vermieden werden mussten.
- Anforderungen an die Anpassungsfähigkeit an die Umgebungsbedingungen: Da ein Teil des Betriebs im Freien stattfand, musste das Gerät über ausgezeichnete Wasser- und Hitzebeständigkeit verfügen, um einen zuverlässigen Betrieb auch bei hohen Außentemperaturen zu gewährleisten.
Maßgeschneiderte Lösung
1. Elektrischer Kettenzug mit geringer Bauhöhe: Maximale Hubhöhe

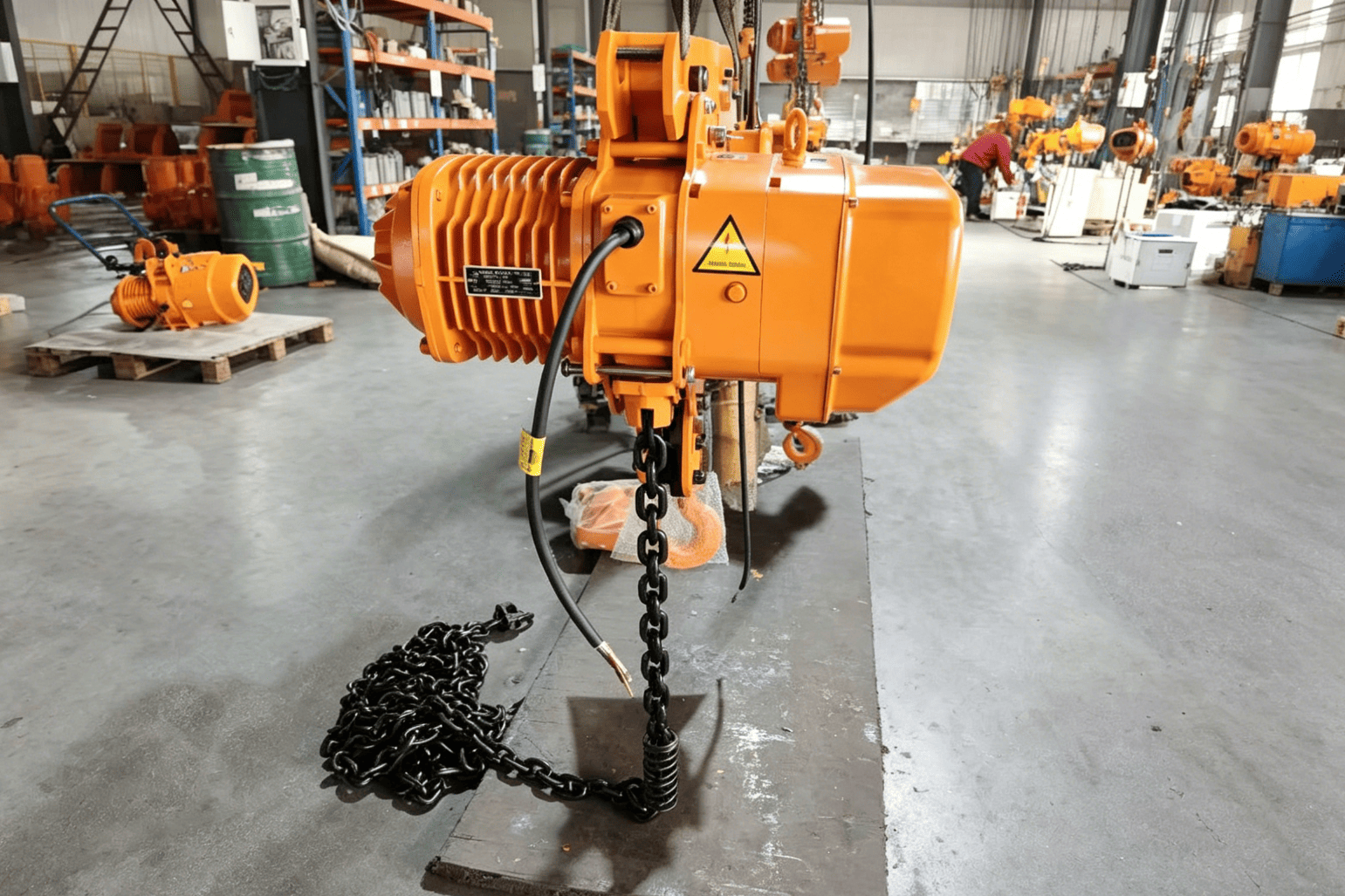

Um die Anforderung des Kunden nach maximaler Hubhöhe zu erfüllen, entschieden wir uns für eine elektrische Kettenzugkonstruktion mit geringer Bauhöhe. Durch die optimierte Anordnung von Kettenzug und Fahrwerk konnte der Platzbedarf des Geräts reduziert und somit eine höhere Hubhöhe im begrenzten Installationsraum erzielt werden.
| Elektrischer Kettenzug Typ | Belegte Höhe des Hebezeugs |
|---|---|
| Standard-Elektrokettenzug | 830 mm |
| Elektrischer Kettenzug für niedrige Bauhöhe | 640 mm |
Die detaillierten Spezifikationen des elektrischen Kettenzugs mit geringer Bauhöhe lauten wie folgt:
- Kapazität: 3 Tonnen
- Hubhöhe: 7 m
- Hubgeschwindigkeit: 5,6 m/min
- Reisegeschwindigkeit: 11 m/min
- Steuerungsmethode: Handbedienung + Fernbedienung
- Dienstklasse: M3
- Spannung: 400 V / 3 Phasen / 60 Hz
- Sicherheitsvorrichtungen: Ausgestattet mit Hubendschalter und Überlastschutz
- Ausgestattet mit Transformator für den unabhängigen Betrieb, geeignet für die Montage an 254 mm × 146 mm I-Trägern.
2. Seilaufhängungssystem: Gewährleistung eines sicheren Betriebs in 80 m Höhe
- Das Seilaufhängungssystem verfügt über eine stabile Stütz- und Führungsstruktur, die eine reibungslose Seilbewegung mit dem Gerät ermöglicht und die Kräfte gleichmäßig verteilt. Dadurch werden Laufwiderstand und lokale Spannungsspitzen reduziert, was die Betriebssicherheit und Zuverlässigkeit insgesamt erhöht. Zudem werden Seilzug, -schleppen und -verdrehungen bei längeren Fahrten wirksam verhindert.
- Jedes Geräteset wird mit einem 100 m langen, einteiligen (ungeschnittenen) Drehstrom-Vierleiterkabel geliefert, das die Anforderungen für die Fernverkabelung und Stromversorgung vor Ort vollständig erfüllt. Dadurch werden Risiken durch Kabelverbindungen, wie z. B. schlechter Kontakt und Isolationsfehler, ausgeschlossen.
3. Hochtemperaturbeständiges und wasserdichtes Design: Gewährleistet einen sicheren Betrieb im Freien
- Das System ist mit vollständig abgedichteten, hitzebeständigen und wasserdichten Stromkabeln ausgestattet, die eine stabile und zuverlässige Leistung auch bei hohen Außentemperaturen gewährleisten und eine deutlich höhere Umweltbeständigkeit als Standardkabel aufweisen.
- Die Hebekette besteht aus importiertem, superwärmebehandeltem FEC80-Legierungsstahl und ermöglicht so einen sicheren Betrieb auch bei Regenwetter.
- Der Kettenzug ist mit speziellen Kühlrippen ausgestattet, die eine schnelle Kühlung ermöglichen und so sowohl hohe Außentemperaturen als auch interne Wärmeentwicklung rasch ausgleichen. Dadurch wird ein reibungsloser Betrieb ohne Überhitzung, Auslösung oder Unterbrechung gewährleistet und eine stabile und kontinuierliche Leistung auch unter rauen Bedingungen sichergestellt.
Projektergebnisse
- Die Produktion, Qualitätskontrolle und internationale Auslieferung von zwei kundenspezifischen Sets wurden erfolgreich abgeschlossen. HHBB elektrische KettenzügeAlle Parameter und die Leistung entsprachen vollumfänglich den betrieblichen Anforderungen des Kunden und den Gegebenheiten vor Ort.
- Die Konstruktion mit niedriger Deckenhöhe verbesserte die Raumausnutzung erheblich und erhöhte die effektive Hubhöhe um ca. 190 mm, wodurch die Probleme des begrenzten Installationsraums und der unzureichenden Hubhöhe effektiv gelöst wurden.
- Um ein Ziehen, Zerren und Verdrehen des Kabels während des Betriebs über lange Strecken zu verhindern und so eine kontinuierliche, sichere und stabile Leistung bei einer Förderstrecke von 80 m zu gewährleisten, wurde ein spezielles Seilaufhängungssystem installiert.
- Es wurde ein vollständiger Satz technischer Dokumente bereitgestellt, darunter CAD-Übersichtszeichnungen, elektrische Layoutzeichnungen, Schaltpläne und Verdrahtungspläne, die dem Kunden halfen, die Installation und Inbetriebnahme effizient durchzuführen.
