En kunde fra Portugal, der specialiserer sig i pladebearbejdning og -håndtering, håndterer primært håndtering, hejsning og produktionslinjeoperationer af plademetal. I erkendelse af udfordringerne ved håndtering af plademetal – dets store størrelse, let deformerbare overflade og lave effektivitet ved manuel håndtering – skræddersyede vi en yderst effektiv og sikker materialehåndteringsløsning til deres specifikke behov. Vi udstyrede dem med vakuumsugekopper, der effektivt forhindrer ridser eller deformation af plademetaloverfladen forårsaget af traditionelle klemmer under håndtering. Derudover inkluderer systemet en lastekapacitet på 1 ton og en løftehøjde på 5 meter. ZKKN elektrisk kædetalje, som fungerer problemfrit og giver præcis positionering, hvilket opfylder kundens krav til højfrekvente hejseopgaver i deres værksted.
I betragtning af kundens placering på det europæiske marked blev produktet designet og fremstillet i nøje overensstemmelse med EU's standarder for mekanisk udstyr. Udstyret har fuld CE-mærkning og overholder relevante europæiske sikkerheds- og elektriske standarder. Derudover er udstyret i overensstemmelse med Portugals lokale industrielle strømkrav konfigureret med 400V/50Hz/3Ph industriel spænding for at sikre stabil og sikker drift, der opfylder kundens behov for installation på stedet og langvarig brug. Produktet blev produceret og leveret til tiden, og kunden var meget tilfreds med maskinens kvalitet og ydeevne og sendte feedbacktegninger.
Kundens kernekrav
- Kunden kræver en kompakt samlet struktur og et lille fodaftryk for udstyret, hvilket minimerer dets påvirkning af fabrikspladsen. Derudover kræver udstyret præcis positioneringskapacitet under håndtering og placering af metalplader for at forbedre driftsnøjagtigheden og produktionseffektiviteten. Og maskinen skal overholde den industrielle spændingsstandard på 400V/50Hz/3Ph.
- På grund af de unikke egenskaber ved tyndt metal – dets tyndhed og modtagelighed for bøjning og deformation – kan traditionelle klemmer ridse eller deformere pladeoverfladen under håndtering, og taljens svaj under løft og drift kan også beskadige pladen. Kunden ønsker en mere stabil og sikker håndteringsløsning for at minimere skader på plademetallet under løft og transport, reducere materialetab og samtidig forbedre den samlede produktionseffektivitet og færdigproduktkvaliteten.
- Da udstyret eksporteres til en EU-medlemsstat, har kunden høje krav til sikkerhedsstandarder og overholdelse af regler. Derfor kræver de eksplicit, at maskinen har fuld CE-certificering og overholder relevante EU-standarder for mekanisk sikkerhed og elektricitet for at sikre en problemfri adgang til det lokale marked samt sikker og stabil drift.
Tilpasset løsning
1. Tilpassede specifikationer og konfigurationer til effektiv materialehåndtering

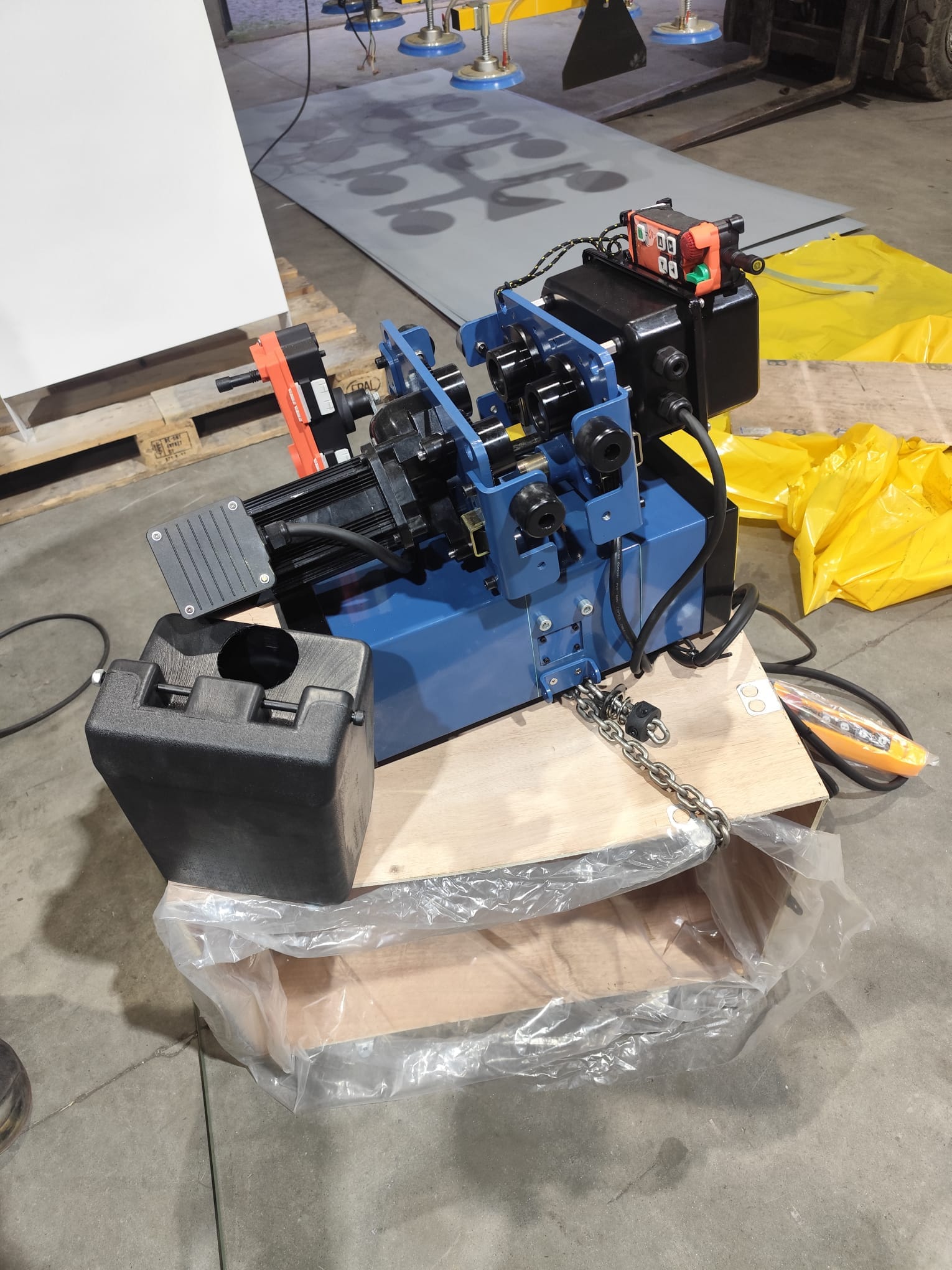

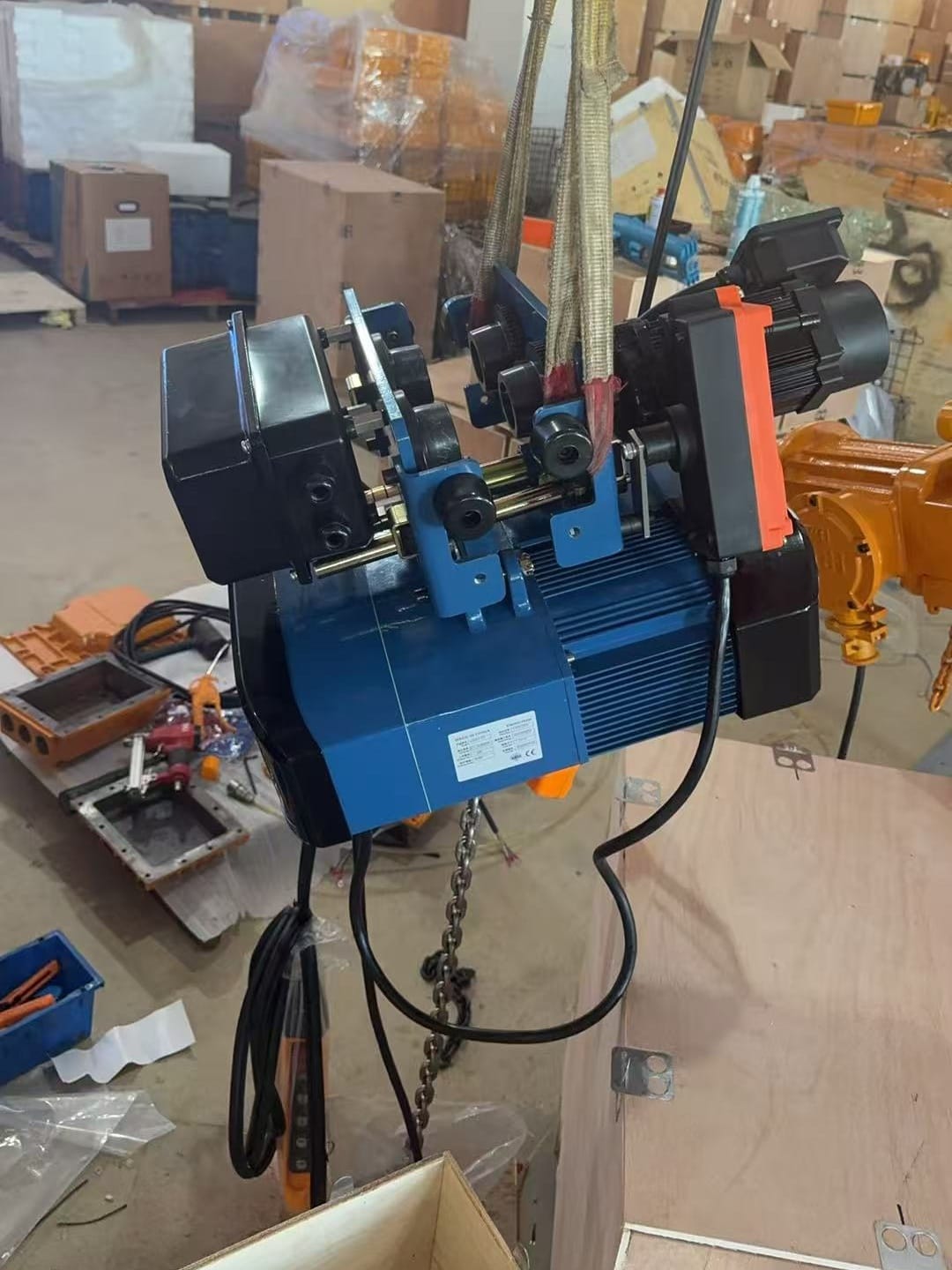

For bedre at imødekomme vores kunders behov for arbejdsforhold på stedet og den faktiske produktion, har vi skræddersyet den elektriske kædetalje til at opfylde deres krav til udstyrets stabilitet, sikkerhed, pladsudnyttelse og præcis positionering. Specifikke parametre er som følger:
- Kapacitet: 1 tons
- Løftehøjde: 5m
- Løftehastighed: 8/1,3 m/min
- Kørehastighed: 10,5 m/min
- Kontroltilstand: Vedhængsstyring + trådløs fjernbetjening
- Arbejdspligt: M5
- Spænding: 400V / 3Ph / 50Hz
Den elektriske kædetalje, der er konfigureret her, har et løftedesign med to hastigheder, der muliggør fleksibel skift af driftshastigheder i henhold til forskellige arbejdsforhold. Ved drift ved lav hastighed kører udstyret mere jævnt og opfylder kundernes krav til præcis positionering ved placering af metalplader og tilslutning af dem til procesudstyr. Dette reducerer effektivt risikoen for pladeforskydning og kollision og forbedrer driftsnøjagtigheden og sikkerheden. Ved drift ved høj hastighed forbedrer det materialehåndteringseffektiviteten betydeligt, forkorter hejsetiden og forbedrer yderligere den samlede produktionseffektivitet.
Samtidig gør det strukturelle design hele maskinen mere kompakt med en lille størrelse og lav loftshøjde, hvilket effektivt kan spare plads på fabrikken, reducere besættelsen af værkstedslayoutet og er mere egnet til produktionsmiljøer med begrænset plads.

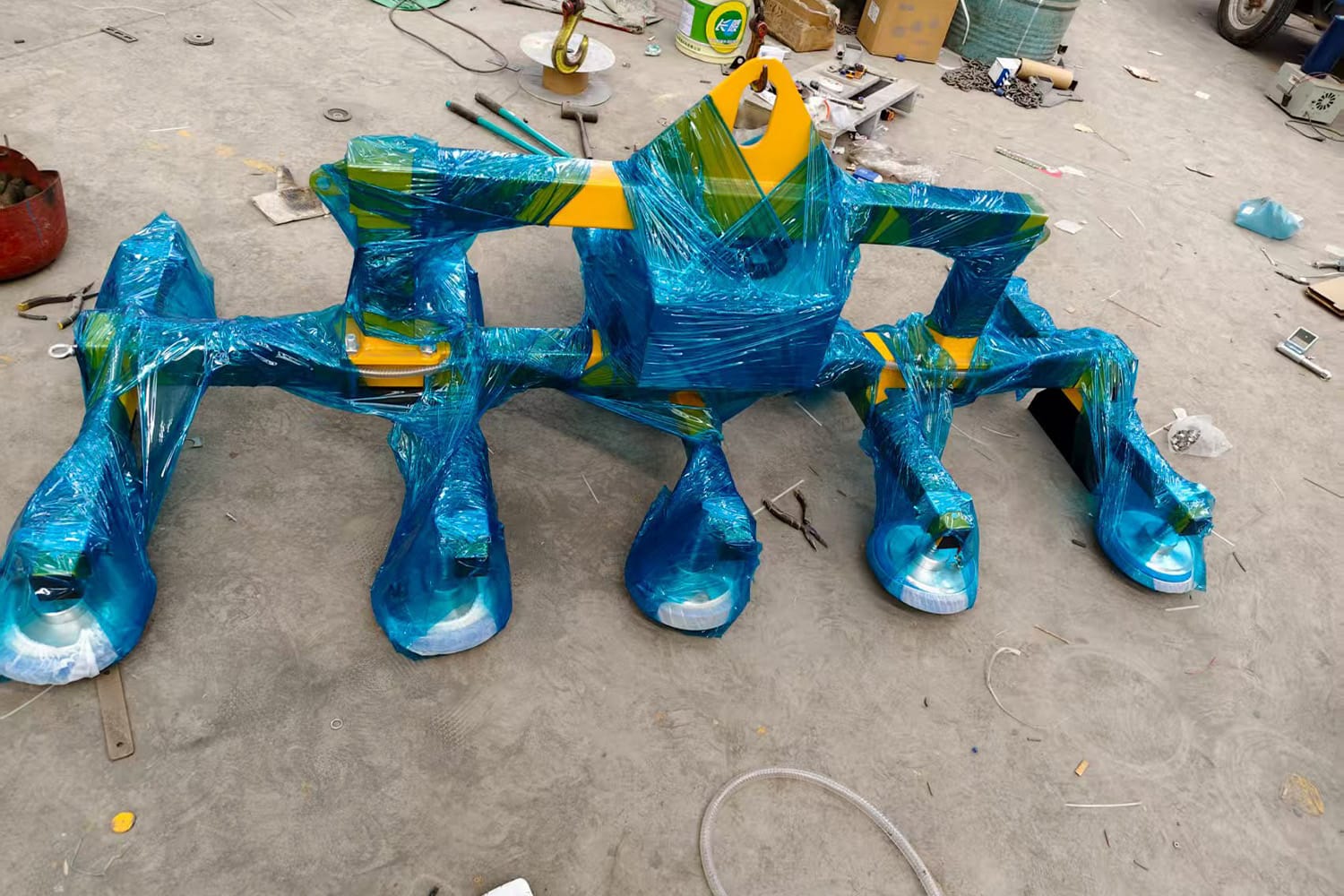

2. Pneumatisk vakuumløfter forhindrer deformation

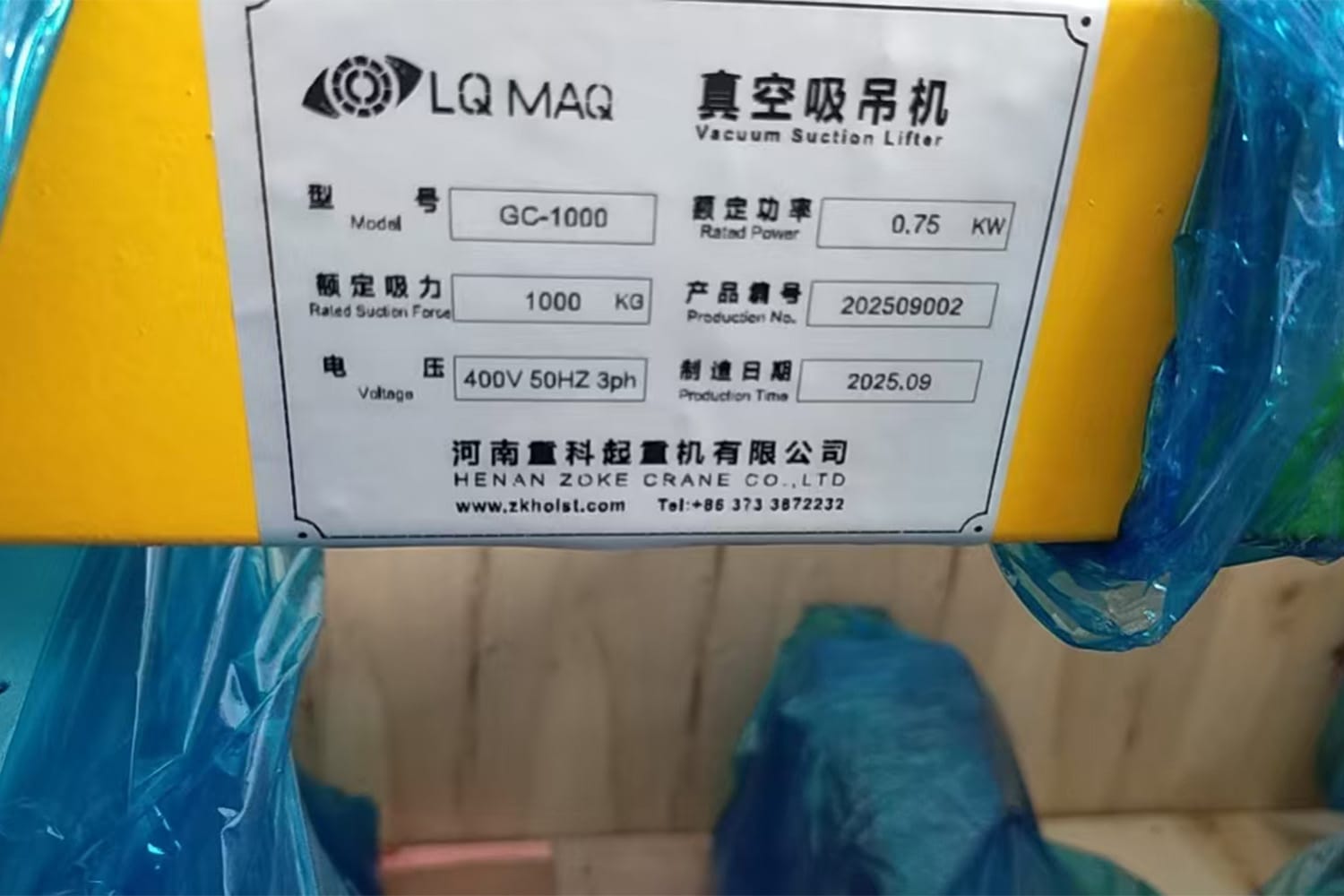

For at imødekomme kundens behov valgte vi en pneumatisk vakuumløfter. De specifikke parametre for denne maskine er som følger:
- Nominel effekt: 0,75 kw
- Nominel sugekraft: 1000 kg
- Spænding: 400V / 3Ph / 50Hz
Dette udstyr bruger vakuumsugning til materialehåndtering, hvilket effektivt reducerer ridser, fordybninger og deformation forårsaget af traditionelle klemmer på metalpladeoverflader. Det reducerer også risikoen for svajning betydeligt under løft af tynde metalplader, hvilket effektivt løser brancheudfordringer såsom vanskeligheden ved at løfte tynde materialer og deres modtagelighed for deformation, hvilket yderligere forbedrer håndteringssikkerheden og produktionseffektiviteten.
For at løse problemet med den originale strømledning til vakuumløfteren, der manglede en jordledning, opgraderede vi kundens system med en stikløsning i luftfartskvalitet med jordbeskyttelse. Dette opfylder bedre sikkerhedskravene under komplekse forhold på stedet og forbedrer yderligere den samlede produktionseffektivitet.
3. CE-certificeret, flere sikkerhedsbeskyttelser, lang levetid
- Dette produkt er CE-certificeret og overholder relevante EU-standarder for mekanisk sikkerhed og elektriske standarder.
- Kæden, der er lavet af DAT-legeret stål, er mere slidstærk og har højere hårdhed. Karbureringsbehandling forbedrer kædens og tandhjulenes levetid betydeligt.
- Den nydesignede og udviklede mikroafbryder kan prale af overlegen beskyttende forsegling, der gør det muligt for maskinen at tilpasse sig forskellige barske miljøer med en levetid for grænseafbryderen på op til en million cyklusser.
Projektresultater
- Den specialfremstillede elektriske kædetalje og vakuumløfter bestod alle kvalitetsinspektioner og driftstests efter produktionen og blev leveret til kunden i Portugal. Udstyret udviste stabil drift og pålidelig ydeevne og opfyldte fuldt ud de praktiske behov i tyndpladebearbejdnings- og håndteringsindustrien inden for materialehåndtering, præcisionsløft og produktionslinjedrift.
- Derudover opgraderede vi kundens system med en flystikløsning med jordforbindelse for at løse problemet med den originale vakuumløfter, der manglede en jordledning. Dette forbedrede udstyrets sikkerhed og driftsstabilitet under forskellige komplekse arbejdsforhold yderligere, imødekom bedre kundens langsigtede, højfrekvente driftsbehov, forbedrede produktionseffektiviteten på stedet og opnåede stor ros fra kunden.
Hvis du også bor i Portugal eller i EU og leder efter en skræddersyet elektrisk kæthelv med CE-certificering, er du velkommen til at kontakte os. Vi har omfattende erfaring med projekter i udlandet og kan tilbyde dig professionelt individuelt løsningsdesign og eksklusive tilbud baseret på dine faktiske arbejdsforhold, branchebehov og lokale spændingsstandarder.
